vLLM 推理全流程详解：Prefill、Decode、PagedAttention 和连续批处理

vLLM 解决的是大语言模型推理服务里的一个核心问题：在显存有限、请求长度不一、并发不断变化的情况下，怎样让 GPU（Graphics Processing Unit，图形处理器）尽量少空转，同时让每个请求都能稳定地产生输出。

一次 LLM（Large Language Model，大语言模型）请求看起来只是“输入一段文本，模型返回一段文本”，但推理系统内部会经历分词、排队、调度、Prefill、Decode、KV Cache 管理、流式输出等多个环节。只盯着某一个函数或者某一个优化点，很容易看不清全局。

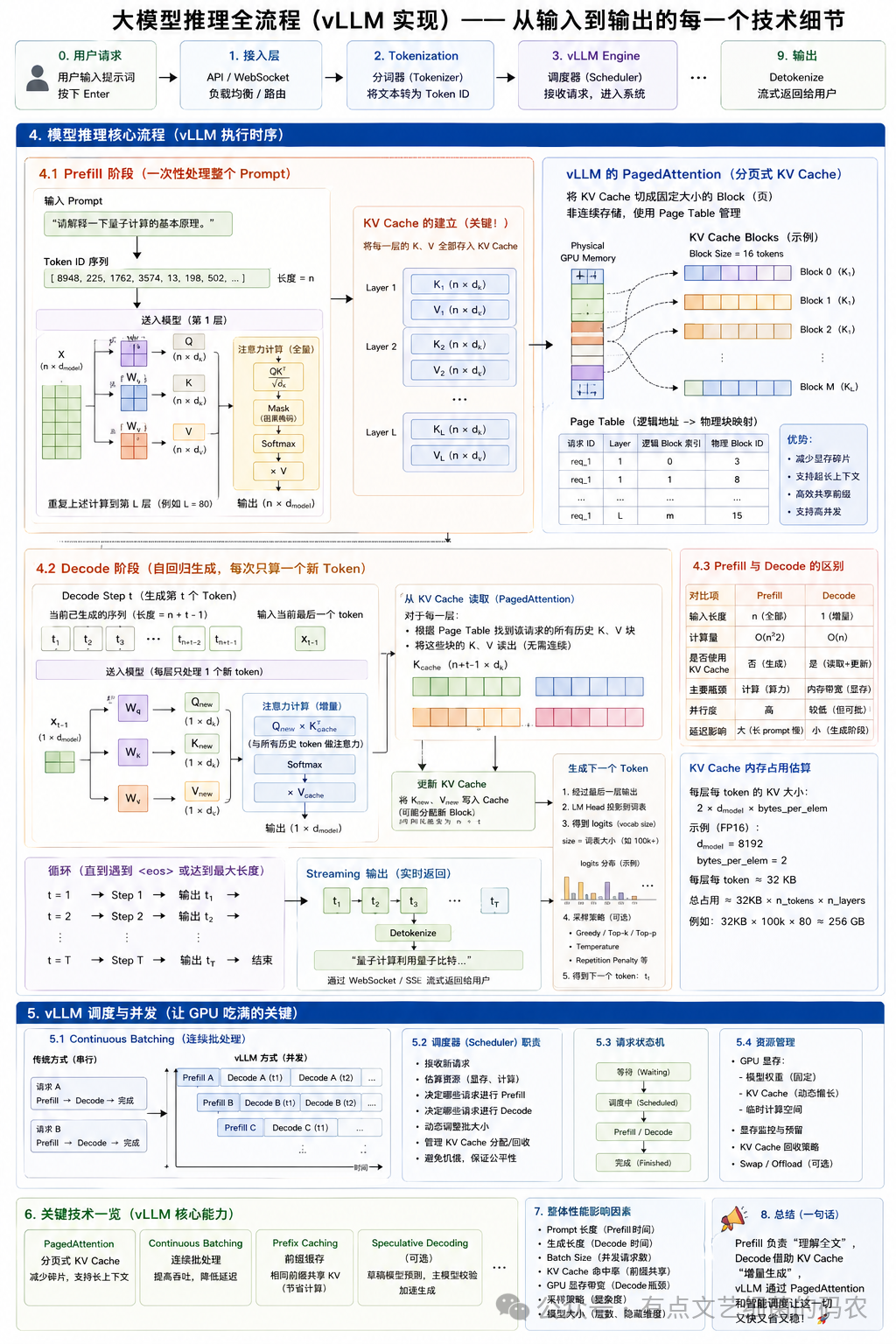

vLLM 的端到端推理链路可以用一张流程图串起来：

图里最关键的线索有两条：

• 横向主流程：请求从用户输入进入系统，经过 Tokenizer、vLLM Engine、模型推理，最终被 Detokenizer 转成文本并流式返回。
• 纵向核心机制：模型推理阶段又拆成 Prefill、Decode、PagedAttention、KV Cache 管理和 Scheduler 调度。

可以先把完整链路抽象成下面这个结构：

flowchart LR
    U[用户输入] --> A[API / WebSocket 接入层]
    A --> T[Tokenizer<br/>文本转 Token ID]
    T --> E[vLLM Engine]
    E --> S[Scheduler<br/>请求调度]
    S --> P[Prefill<br/>处理 Prompt]
    P --> K[(KV Cache)]
    K --> D[Decode<br/>逐 Token 生成]
    D --> K
    D --> O[Detokenizer<br/>Token ID 转文本]
    O --> R[流式返回]

一次请求在 vLLM 中经历什么

从外部看，一个请求通常来自 API（Application Programming Interface，应用程序编程接口）或者 WebSocket 长连接。接入层负责负载均衡、路由和连接管理，真正进入模型之前，还要先经过 Tokenizer。

Tokenizer 的作用是把自然语言文本变成模型能理解的数字序列。例如：

用户输入：帮我写一首诗

Tokenizer 输出：
[8448, 225, 102, 3074, 13, 116, 502, ...]

模型不直接处理汉字、英文单词或者标点，而是处理 Token ID。进入 vLLM Engine 后，请求不会立即占用 GPU 开始计算，而是先进入调度体系。Scheduler 会根据当前 GPU 负载、KV Cache 剩余空间、请求长度和调度策略，决定哪些请求进入 Running 状态。

完整路径可以拆成几个阶段：

这里最容易混淆的是 Prefill 和 Decode。它们都在跑 Transformer，但计算模式完全不同，优化方向也不同。

Prefill：一次性理解整个 Prompt

Prefill 是推理的第一个计算阶段。用户输入的 Prompt 被分成 N 个 Token 后，模型会一次性处理这 N 个 Token，并为每一层生成对应的 K 和 V，写入 KV Cache（Key-Value Cache，键值缓存）。

在 Transformer 中，每一层都会基于输入向量生成三组向量：

• Q：Query，当前 Token 要查询什么信息。
• K：Key，历史 Token 提供什么索引。
• V：Value，历史 Token 提供什么内容。

注意力机制可以简化理解成：用 Q 去和 K 做匹配，再根据匹配结果加权汇总 V。

flowchart TD
    X[Prompt Token Embeddings<br/>N × d_model] --> L1[Transformer Layer 1]
    L1 --> KV1[写入 Layer 1 的 K/V]
    L1 --> L2[Transformer Layer 2]
    L2 --> KV2[写入 Layer 2 的 K/V]
    L2 --> LN[...]
    LN --> KVL[写入 Layer L 的 K/V]
    LN --> Logits[预测下一个 Token 的概率分布]

Prefill 的特点是并行度高。因为 Prompt 中的所有 Token 已经给定，模型可以一次性对整段上下文做计算。注意力矩阵大致是 N × N，Prompt 越长，Prefill 的计算量增长越明显。

它的主要瓶颈通常在算力，而不是显存带宽。也就是说，GPU 的矩阵乘法能力能不能吃满，会直接影响 Prefill 的速度。

Prefill 结束后，系统拿到了两个结果：

• 下一个 Token 的概率分布，可以开始生成第一个输出 Token。
• 每一层、每个 Prompt Token 的 K/V，后续 Decode 会反复读取。

如果没有 KV Cache，每生成一个新 Token 都要重新计算完整 Prompt 和历史输出的 K/V，推理成本会迅速失控。KV Cache 的意义就是把历史计算结果存下来，让 Decode 阶段只处理新增 Token。

Decode：自回归地逐 Token 生成

Decode 是自回归生成阶段。所谓自回归，就是模型每次生成一个 Token，然后把这个 Token 拼回上下文，再用新的上下文生成下一个 Token。

Decode 的单步过程可以表示为：

sequenceDiagram
    participant D as Decode Step t
    participant K as KV Cache
    participant M as Transformer
    participant O as Output

    D->>M: 输入上一步生成的 Token
    M->>K: 读取历史 K/V
    K-->>M: 返回历史上下文
    M->>K: 写入新 Token 的 K/V
    M->>O: 输出下一个 Token 概率
    O-->>D: 采样得到新 Token，进入下一步

Decode 和 Prefill 最大的区别在于处理对象不同：

• Prefill 一次处理整个 Prompt。
• Decode 每次只处理一个新增 Token。

不过，“每次只处理一个 Token”不等于计算完全是常数成本。Decode 在第 t 步时，新 Token 的 Q 仍然要和历史长度为 t 的 K/V 做注意力，因此它会持续读取越来越长的 KV Cache。KV Cache 避免的是“重算历史 Token 的 K/V”，不是让历史上下文彻底免费。

Prefill 和 Decode 的差异可以放在一张表里看：

这张表解释了很多推理系统的设计取舍：Prefill 要尽量提高大矩阵计算效率，Decode 要尽量减少 KV Cache 的浪费、搬运和不连续访问。

KV Cache 为什么会成为显存压力源

KV Cache 保存的是每一层、每个 Token 的 Key 和 Value。它的大小和模型层数、上下文长度、KV head 数、head 维度、数据类型字节数都有关。

比较准确的估算公式是：

KV Cache bytes
= num_layers × seq_len × 2 × num_kv_heads × head_dim × dtype_bytes

其中：

• num_layers：模型层数。
• seq_len：当前序列长度，包括 Prompt 和已经生成的 Token。
• 2：K 和 V 两份缓存。
• num_kv_heads：KV head 数。使用 GQA（Grouped-Query Attention，分组查询注意力）的模型通常小于 attention head 数。
• head_dim：每个 head 的维度。
• dtype_bytes：数据类型占用字节数，例如 FP16/BF16 通常是 2 字节。

用一个接近 Llama 系模型的配置估算：

num_layers = 32
num_kv_heads = 8
head_dim = 128
dtype_bytes = 2
seq_len = 4096

单请求 KV Cache
= 32 × 4096 × 2 × 8 × 128 × 2
= 536,870,912 bytes
≈ 512 MB

单个 4096 长度请求就可能占用约 512 MB KV Cache。并发 64 个类似请求时，仅 KV Cache 就可能接近 32 GB；并发 128 个时，可能接近 64 GB。模型权重、临时激活、CUDA runtime、通信 buffer 等还要额外占显存。

这也是 vLLM 必须重点优化 KV Cache 的原因。显存里真正昂贵的不只是模型权重，还有不断增长、不断释放、长度差异很大的请求缓存。

PagedAttention：用分页思想管理 KV Cache

传统做法如果为每个请求预留一段连续 KV Cache，会遇到两个问题：

• 请求长度不可预测，预留少了会不够，预留多了会浪费。
• 不同请求结束时间不同，显存中会产生碎片，明明总剩余空间够用，却找不到一段连续空间。

PagedAttention 的思路接近操作系统虚拟内存：逻辑上一个请求的上下文是连续的，物理显存里的 KV Block 不需要连续。系统通过 Page Table 维护“逻辑页到物理块”的映射。

flowchart LR
    subgraph Logical[请求的逻辑 KV 空间]
        L0[逻辑页 0]
        L1[逻辑页 1]
        L2[逻辑页 2]
    end

    subgraph PT[Page Table]
        M0[0 -> Block 3]
        M1[1 -> Block 8]
        M2[2 -> Block 15]
    end

    subgraph Physical[GPU 物理 KV Blocks]
        B0[Block 0]
        B3[Block 3]
        B8[Block 8]
        B15[Block 15]
        B20[Block 20]
    end

    L0 --> M0 --> B3
    L1 --> M1 --> B8
    L2 --> M2 --> B15

如果 Block Size 是 16 tokens，一个请求的前 16 个 Token 可以放在逻辑页 0，接下来的 16 个 Token 放在逻辑页 1。逻辑页号连续，但映射到的物理 Block 可以是 3、8、15 这种不连续的位置。

这种设计带来几个直接收益：

PagedAttention 的价值不在于让注意力计算消失，而是让 KV Cache 的分配和访问更适合真实在线服务：请求长度不同、生成长度不同、进出时间不同，显存管理必须足够细粒度。

流式输出不是“一个字一个字返回”

Decode 每一步产生的是 Token ID，而不是用户最终看到的字符。很多模型使用 BPE（Byte Pair Encoding，字节对编码）或类似分词方式，一个 Token 可能对应一个字、半个词、多个字符，甚至是某个 UTF-8 字节片段。

流式输出通常会经历这样的路径：

flowchart LR
    T[新 Token ID] --> D[Detokenizer]
    D --> B[缓冲不完整片段]
    B --> C[形成完整字符 / 词片段]
    C --> W[通过 WebSocket 或 HTTP Stream 推送]
    W --> U[前端展示]

因此，前端看到的并不一定是稳定的“每生成一个 Token 就显示一个字”。有时会短暂停顿，然后一次显示几个字符；有时英文单词会分成几段出现；中文也可能因为编码或分词边界而需要等待拼接完成。

这个细节对调试流式接口很重要。服务端如果直接把不完整 Token 片段推给前端，可能出现乱码、半个词或者无法正确渲染的字符。

Continuous Batching：让 GPU 不被慢请求拖住

传统 Static Batching 的做法是把一批请求凑在一起运行，等整批都完成后再处理下一批。问题在于，同一批里的请求长度往往不同：短请求很快结束，长请求还在 Decode，短请求释放出来的计算位置却不能马上给新请求使用。

Continuous Batching（连续批处理）把调度粒度变成“每一轮 Decode 迭代”。每一轮结束后，Scheduler 都可以把完成的请求移出，把等待队列里的新请求补进来。

gantt
    title Static Batching 与 Continuous Batching 的差异
    dateFormat  X
    axisFormat %s

    section Static Batch
    Request A :0, 3
    Request B :0, 7
    Request C :0, 5
    Next Batch waits :7, 3

    section Continuous Batch
    Request A :0, 3
    Request D enters :3, 4
    Request C :0, 5
    Request E enters :5, 3
    Request B :0, 7

Continuous Batching 的关键不是“把 batch 做大”，而是让 batch 持续流动：

• 有请求结束，立刻释放 KV Cache Block。
• 有空位出现，立刻从等待队列补新请求。
• Prefill 和 Decode 可以交错调度，避免 GPU 在请求边界处空等。
• 吞吐量提高的同时，需要控制单个请求的延迟。

它带来的代价是调度逻辑更复杂。Scheduler 不只要看 batch size，还要看每个请求的阶段、剩余 KV Cache、最大上下文长度、是否会造成长尾等待。

Scheduler：调度策略之间的取舍

vLLM 的 Scheduler 不是简单地“谁先来就先跑”。在线推理有几个互相拉扯的目标：

调度器真正做的是资源分配：有限的 GPU 计算时间、有限的显存、不断到来的请求，怎样排才能满足当前服务目标。

一个简化的请求状态机可以这样表示：

stateDiagram-v2
    [*] --> Waiting
    Waiting --> Running: 被调度且 KV Block 分配成功
    Running --> Waiting: 被抢占或资源不足
    Running --> Finished: 生成 EOS / 达到最大长度 / 请求取消
    Finished --> [*]: 释放 KV Block

请求从 Waiting 进入 Running 之前，Scheduler 通常要和 KV Cache Manager 协作确认：是否还有足够的 Block 放下这个请求的 Prompt 或下一步 Decode。如果显存不够，请求不能强行进入运行态，否则会造成缓存分配失败，甚至触发更严重的显存错误。

组件之间的关系可以概括为：

flowchart TD
    Q[Request Queue] --> S[Scheduler]
    S --> K[KV Cache Manager]
    K -->|分配 Block| S
    S --> W[Worker / GPU Executor]
    W -->|Prefill / Decode| K
    W --> O[Output Processor]
    O --> C[Client Stream]

    W -->|请求完成| K
    K -->|回收 Block| S

Scheduler 负责决定“谁运行”，KV Cache Manager 负责判断“有没有地方放”，Worker 负责真正执行模型计算。三者耦合很紧，任何一个环节处理不好，吞吐和延迟都会受影响。

Prefill 与 Decode 分离为什么会出现

由于 Prefill 和 Decode 的瓶颈不同，把它们放在同一组 GPU 上并不总是合适。

Prefill 更偏计算密集，适合通过大 batch、大矩阵乘法提高 GPU 算力利用率；Decode 更偏显存带宽密集，每步要读取历史 KV Cache，并且自回归顺序限制了并行度。

PD 分离（Prefill-Decode Disaggregation，预填充与解码分离）的思路是：让一部分 GPU 专门处理 Prefill，另一部分 GPU 专门处理 Decode。这样可以针对两个阶段分别调参，例如：

PD 分离不是所有场景都需要。请求量不大、Prompt 不长、部署规模较小时，单组 GPU 混合处理更简单；当长 Prompt 和高并发同时出现，Prefill 与 Decode 的资源冲突会变明显，分离部署才更有意义。

最小化启动一个 vLLM 服务

理解内部链路后，再看 vLLM 的启动方式会更清楚。一个最小化的 OpenAI 兼容服务可以这样启动：

pip install vllm

vllm serve meta-llama/Llama-3.1-8B-Instruct \
  --tensor-parallel-size 1 \
  --max-model-len 8192 \
  --gpu-memory-utilization 0.9

发送一个聊天请求：

curl http://localhost:8000/v1/chat/completions \
  -H "Content-Type: application/json" \
  -d '{
    "model": "meta-llama/Llama-3.1-8B-Instruct",
    "messages": [
      {"role": "user", "content": "用三句话解释 KV Cache 的作用"}
    ],
    "stream": true
  }'

几个参数会直接影响前面讲到的机制：

线上调参时不能只看吞吐。max_num_seqs 和 max_num_batched_tokens 调大后，吞吐可能上升，但单请求延迟也可能变差；max_model_len 调大后，可支持更长上下文，但 KV Cache 预留和运行时显存压力会明显增加。

常见坑

盲目把最大上下文调得很大

最大上下文长度不是免费参数。即使平均请求很短，只要允许极长上下文，调度器和 KV Cache 管理都要为最坏情况留出空间。显存紧张时，请求会更容易排队，甚至触发抢占。

只关注模型权重大小

很多部署估算只算模型权重，例如 8B 模型用 FP16 大约十几 GB，但在线服务还要考虑 KV Cache、临时 buffer、并发请求和框架开销。并发一高，KV Cache 往往成为主要显存压力。

把流式输出理解成逐字符输出

服务端生成的是 Token，Detokenizer 需要把 Token 拼成合法文本片段再返回。流式接口出现短暂停顿，不一定是模型没有生成，也可能是分词边界和字符拼接导致的缓冲。

Prefill 和 Decode 混在一起调优

Prefill 慢通常要看 Prompt 长度、batch token 数、Chunked Prefill 和矩阵计算效率；Decode 慢通常要看 KV Cache 访问、并发序列数、显存带宽和调度策略。两个阶段的瓶颈不同，用同一套指标判断容易误判。

把整条链路串起来

vLLM 推理可以压缩成一句话：请求进入系统后先被分词和调度，Prefill 一次性处理 Prompt 并写入 KV Cache，Decode 每步读取历史 KV Cache 生成新 Token，PagedAttention 用分页方式降低显存碎片，Continuous Batching 让新旧请求在每轮迭代中动态进出，从而提高 GPU 利用率。

真正理解 vLLM，要把四组关系放在一起看：

• Prefill 负责建立上下文，Decode 负责逐步生成。
• KV Cache 避免重复计算，PagedAttention 负责让缓存更好地占用显存。
• Scheduler 决定请求什么时候运行，KV Cache Manager 决定运行前有没有足够空间。
• Continuous Batching 提高吞吐，但需要在吞吐、首 token 延迟和单 Token 延迟之间做取舍。

这些机制合在一起，才构成了 vLLM 高吞吐推理服务的核心。
